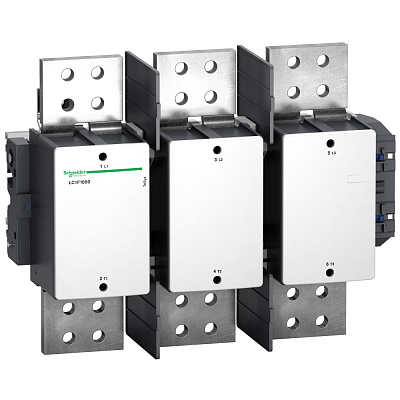

LC1F1000P7

Ширина, мм

0.483

Артикул

LC1F1000P7

Базовая единица

шт

Глубина, мм

0.361

Длина, мм

0.603

Количество в упаковке

1

Минимальный заказ

1

(основные характеристики) мощность, рассеиваемая одним полюсом

200 Вт AC-1

(основные характеристики) серия

TeSys

(основные характеристики) тип продукта

контактор

(дополнительные характеристики) [ue] номинальное рабочее напряжение

<= 440 V переменный ток 50/60 Гц

(дополнительные характеристики) [ui] номинальное напряжение изоляции

1000 В в соответствии с IEC 60947-4-1<br>1500 В в соответствии с VDE 0110 группа C

(дополнительные характеристики) ширина

438 мм

(дополнительные характеристики) [up] номинальное импульсное выдерживаемое н

8 кВ

(дополнительные характеристики) [ie] номинальный рабочий ток

1250 А 40 °C) в <= 440 V переменный ток AC-1<br>1000 А 55 °C) в <= 440 V переменный ток

(условия эксплуатации) стандарты

IEC 60947-4-1<br>EN 60947-1<br>IEC 60947-1<br>EN 60947-4-1

(экологичность предложения) не содержит ртути

да

(основные характеристики) серия продукта

TeSys F

(дополнительные характеристики) код совместимости

LC1F

(дополнительные характеристики) вес

31 кг

(дополнительные характеристики) глубина

238.6 мм

(условия эксплуатации) рабочая температура

-5-40 °C

(основные характеристики) наименование продукта

TeSys F

(основные характеристики) описание полюсов

3P

(основные характеристики) краткое название устройства

LC1F

(дополнительные характеристики) монтажная опора

монтаж на панель

(дополнительные характеристики) высота

332 мм

(дополнительные характеристики) соединения – клеммы

цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²гибкий без наконечника<br>цепь управления

(условия эксплуатации) сертификаты

CSA<br>CCC<br>CB

(основные характеристики) категория применения

AC-1<br>AC-3

Номин. напряжение питания цепи управления Us AC 60 Гц

8c3492db-96ba-11ea-8264-50e5493a71d0

(основные характеристики) степень защиты ip

IP20 лицевая панель с ограждениями в соответствии с IEC 60529<br>IP20 лицевая панель с огражде

Номин. напряжение питания цепи управления Us постоян. тока DC

8c34929b-96ba-11ea-8264-50e5493a71d0

(условия эксплуатации) категория перенапряжения

III

(основные характеристики) напряжение цепи управления

230 V переменный ток 40...400 Hz

(основные характеристики) конфигурация главных контактов

3 Н.О.

Номин. коммутируем. мощность при AC-3, 400 В

6f3b697a-96f1-11ea-8264-50e5493a71d0

(дополнительные характеристики) [icw] номинальный кратковременно допустимый

10000 А в &lt;40 °C - 10 с&lt;br&gt;7500 А в &lt;40 °C - 30 с&lt;br&gt;5500 А в &lt;40 °C - 1 мин<

Количество нормально разомкнутых (НО) силовых контактов

c5643da1-96bf-11ea-8264-50e5493a71d0

Количество нормально замкнутых (НЗ) силовых контактов

bf6bf9e5-96bf-11ea-8264-50e5493a71d0

Количество вспомогат. нормально замкнутых (НЗ) контактов

8f2458fd-96bf-11ea-8264-50e5493a71d0

Номин. раб. ток Ie при AC-3, 400 В

9a7b4654-96ca-11ea-8264-50e5493a71d0

Номин. раб. ток Ie при AC-1, 400 В

9a7b4641-96ca-11ea-8264-50e5493a71d0

(условия эксплуатации) защитное исполнение

TH

(условия эксплуатации) рабочая высота

3000 м без ухудшения номинальных значений

(условия эксплуатации) допустимая температура воздуха вокруг устройства

-40-60 °C

(дополнительные характеристики) тип пускателя двигателя

контактор прямого пуска

Тип напряжения управления

AC (перемен.)

(дополнительные характеристики) диапазон мощности

250-500 кВт в 200-240 В 3 фазы&lt;br&gt;250-500 кВт в 380-440 В 3 фазы&lt;br&gt;560-900 кВт в 380-44

Номин. раб. ток Ie при AC-4, 400 В

c79091c2-96c9-11ea-8264-50e5493a71d0

Номин. коммутируем. мощность при AC-4, 400 В

cfd21374-96cb-11ea-8264-50e5493a71d0

(дополнительные характеристики) [ith] условный тепловой ток на открытом воз

1250 А в &lt;40 °C

(дополнительные характеристики) соответствующий номинал предохранителя

2000 А gG в &lt;= 440 V

(основные характеристики) применение контактора

управление электродвигателем&lt;br&gt;активная нагрузка

(основные характеристики) тип цепи управления

пер. ток в 40...400 Hz

(дополнительные характеристики) время работы

40...80 мс включение&lt;br&gt;100...200 мс отключение

(дополнительные характеристики) максимальная частота коммутации

600 цикл/ч в &lt;55 °C

(основные характеристики) номинальная отключающая способность

8 кА в соответствии с IEC 60947-4-1

(основные характеристики) среднее полное сопротивление

0.1 мОм - Ith 1250 А 50 Гц

Тип подключения силовой электрич. цепи

Болтовое соединение
