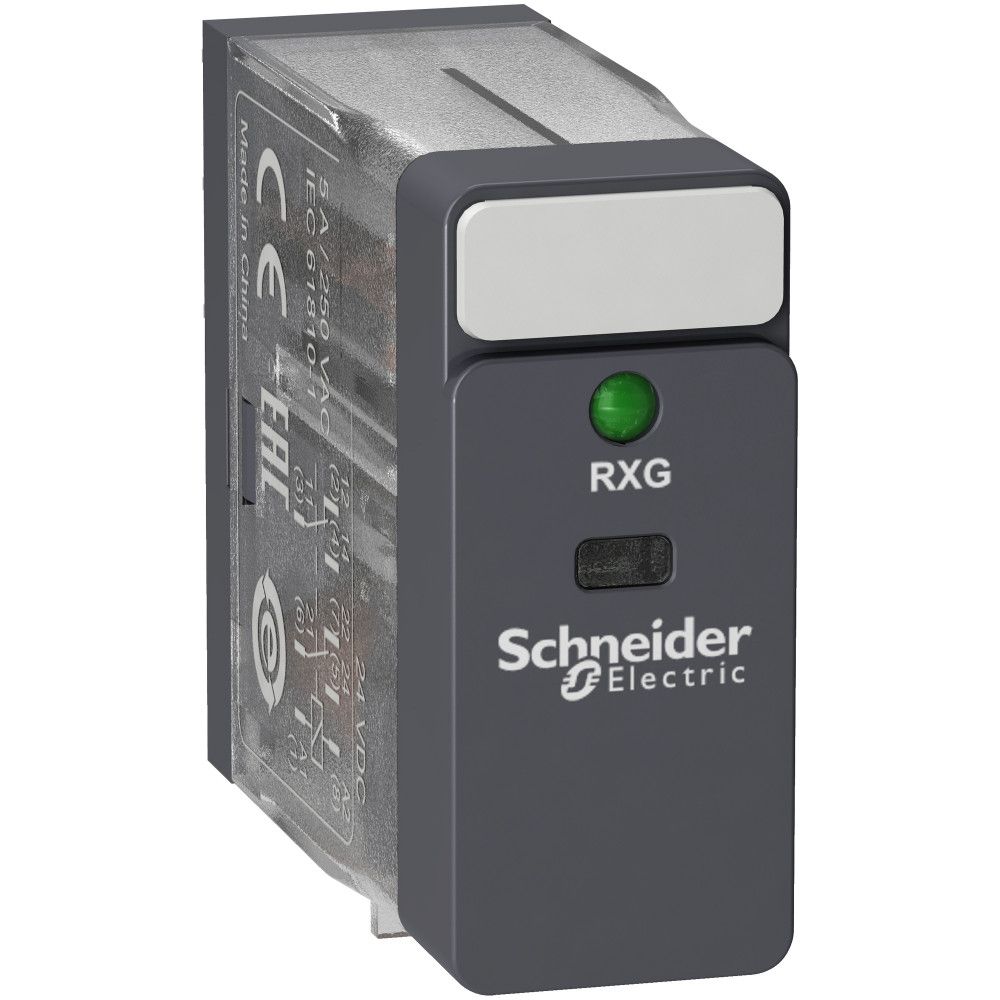

RXG23M7

Ширина, мм

0.013

Артикул

RXG23M7

Базовая единица

шт

Глубина, мм

0.036

Длина, мм

0.029

Количество в упаковке

10

Минимальный заказ

10

(дополнительные характеристики) положение монтажа

любое положение

(основные характеристики) тип продукта

втычное реле

(дополнительные характеристики) [ui] номинальное напряжение изоляции

250 В в соответствии с IEC<br>300 В в соответствии с CSA<br>300 В в соответствии с UL

(дополнительные характеристики) [up] номинальное импульсное выдерживаемое н

6 кВ 1,2/50 мкс

(дополнительные характеристики) [ie] номинальный рабочий ток

5 А в 30 В (Постоянного тока) в соответствии с UL<br>5 А в 30 В (Постоянного тока) в соответст

(дополнительные характеристики) комплектация изделия

механизм в сборе

(условия эксплуатации) стандарты

МЭК 61810-1<br>CSA C22.2 № 14<br>UL 508

(условия эксплуатации) степень загрязнения

2

(экологичность предложения) не содержит ртути

да

(экологичность предложения) не содержит токсичных тяжелых металлов

да

(экологичность предложения) не содержит особо опасных веществ согласно декл

да

(основные характеристики) серия продукта

Zelio Relay

(дополнительные характеристики) вес

0.02 кг

(условия эксплуатации) рабочая температура

-40-70 °C

(основные характеристики) краткое название устройства

RXG

(дополнительные характеристики) данные о безопасности и надежности

B10d = 100000

(дополнительные характеристики) материал контактов

сплав серебра (AgSnO2In2O3)

(условия эксплуатации) относительная влажность

10-85 %

(условия эксплуатации) степень защиты ip

IP40

(дополнительные характеристики) сопротивление контакта

100 мОм

(основные характеристики) название серии

промежуточное реле

(условия эксплуатации) сертификаты

CSA<br>EAC<br>CE<br>RoHS<br>UL<br>REACH<br>China RoHS

(дополнительные характеристики) механическая износостойкость

10000000 циклы

(дополнительные характеристики) электрическая износостойкость

100000 циклы для нет резистивные загрузка 55 °C<br>100000 циклы для Н.З. резистивные загрузка

Тип подключения

Плоский штекерный разъем

(дополнительные характеристики) рабочая частота

<= 1800 циклов/час под нагрузкой<br><= 18000 циклов/час холостой ход

Номин. напряжение питания цепи управления Us AC 60 Гц

8c34929c-96ba-11ea-8264-50e5493a71d0

Номин. напряжение питания цепи управления Us постоян. тока DC

2fc5b4c3-96be-11ea-8264-50e5493a71d0

(дополнительные характеристики) время сброса

20 мс

(дополнительные характеристики) индикатор наличия напряжения

индикатор

(условия эксплуатации) категория перенапряжения

III

(дополнительные характеристики) напряжение цепи управления

220 В пер. ток

(дополнительные характеристики) класс изоляции

класс F

(дополнительные характеристики) минимальная коммутационная способность

50 мВт в 10 мА, 5 В постоянный ток

(дополнительные характеристики) макс. коммутационная способность

1250 ВА

(дополнительные характеристики) светодиодный индикатор состояния

с

(основные характеристики) тип контактов

2 переключающ.

(дополнительные характеристики) пределы напряжения цепи управления

0,8...1,1 Uc переменный ток

(условия эксплуатации) виброустойчивость

3 gn, амплитуда = +/- 0,75 мм (f = 10-150 Гц)в рабочем режиме<br>5 gn, амплитуда = +/- 0,75 мм

(условия эксплуатации) ударопрочность

20 gn в рабочем режиме<br>100 gn не работает

(дополнительные характеристики) сопротивление изоляции

21000 Ом +/- 15 %

(дополнительные характеристики) порог напряжения отпускания

>= 0.3 Uc переменный ток

(дополнительные характеристики) уровни тестирования

уровень А

(дополнительные характеристики) ток нагрузки

5 А в 250 V переменный ток

Степень защиты (IP)

IP40

Тип напряжения управления

AC (перемен.)

Количество нормально замкнутых (НЗ) контактов

8c34925b-96ba-11ea-8264-50e5493a71d0

Количество нормально разомкнутых (НО) контактов

8c349271-96ba-11ea-8264-50e5493a71d0

Количество переключающих (перекидных) контактов

8c3492f6-96ba-11ea-8264-50e5493a71d0

(дополнительные характеристики) макс. коммутируемое напряжение

250 В переменный ток<br>30 В постоянный ток

(дополнительные характеристики) электрическая прочность изоляции

1000 В переменный ток между контактами с микровыключение изоляция<br>5000 В переменный ток меж

Ширина

179d1eff-96be-11ea-8264-50e5493a71d0

Высота

113f671d-96d1-11ea-8264-50e5493a71d0

Глубина

cf246fee-96d0-11ea-8264-50e5493a71d0

Полюсность

Свободная полюсность

Тип управления/переключения

Моностабильное

Тип переключающих контактов

Одинарный контакт

(дополнительные характеристики) время работы

20 мс

(дополнительные характеристики) [ithe] условный тепловой ток в закрытом кор

5 А в -40-55 °C
